Phaser - Tilemaps create and collision - [ 1 ]

世界地圖！我的主場！ ~ 地圖建立篇

這是一個放棄 Egret 後的故事...

今天的主場是 Phaser

在 Phaser 中如果要使用地圖，可以搭配 Tiled Map Editor，

它是免費的地圖編輯器，十分好上手，

輸出的格式可為 xml、json 等等。

本系列實作檔案放置於 Github 上：

• phaser-tilemaps

目錄引導

本篇

• 一、前置作業
• 二、建立新地圖

下篇

• 三、專案建立
• 四、玩家與地圖碰撞

一、前置作業

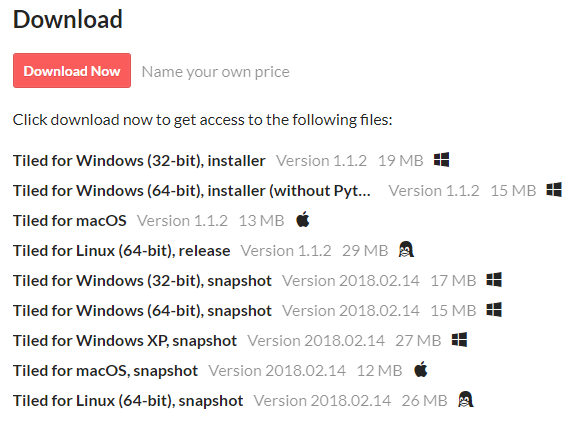

軟體安裝

選擇好自己的版本後並下載安裝，

目前最近的 Release 版本是 1.1.2。

範例檔案

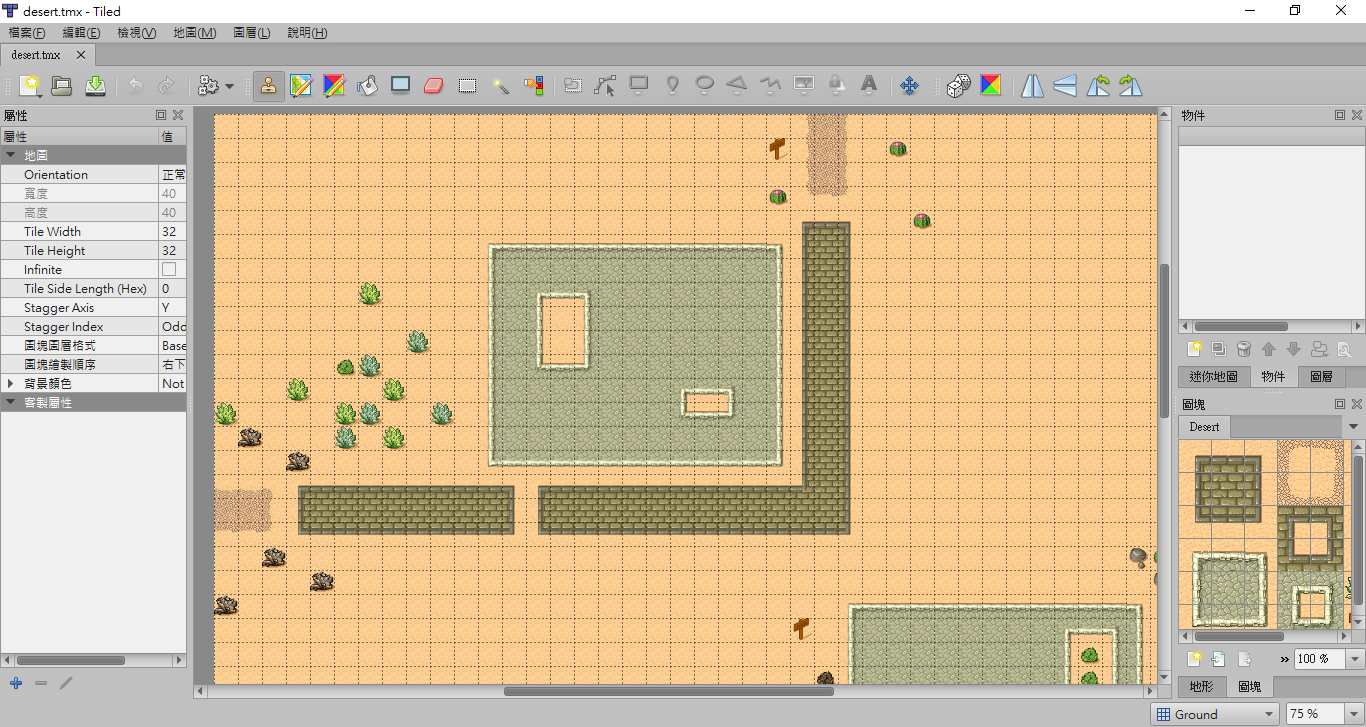

接著打開它範例的地圖 desert.tmx 試試看，

預設位置在安裝目錄底下的 examples 資料夾。

例如：C:\Program Files\Tiled\examples\desert.tmx

結構說明

一個完整的地圖通常有三個檔案組成：

• tmx－地圖主檔案
• tsx－地形結構
• png－圖塊集合

二、建立新地圖

我們使用在 example 底下的沙漠圖當作圖塊集 tmw_desert_spacing.png，

或是使用以下圖片：

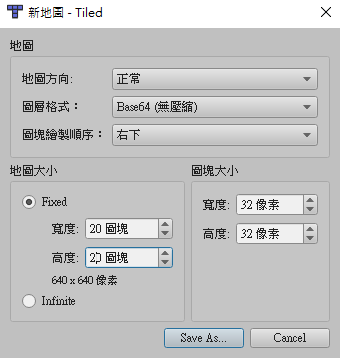

建立新檔案

檔案 > New > New Map

將檔案存成 desert.tmx。

• 地圖方向：預設即可
• 圖層格式：提供了三種，但是 phaser 不支援 Base64(zlib)，請不要選擇已壓縮
• 繪製順序：預設右下，不要更動，會影響 phaser 中的讀取順序
• 地圖大小：範例上繪製小張一點的 20x20
• 圖塊大小：我們使用的沙漠圖，每個區塊為 32 pixel

建立素材

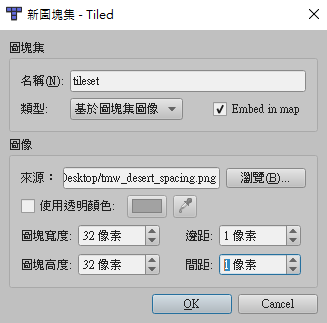

檔案 > New > 新圖塊集

或是點選右下角的 New Tileset。

名稱 在 phaser 地圖實作中會用到。

• 名稱：tileset，謹慎命名，phaser 中會用到
• 類型：選擇「基於圖塊集合像」
• Embed in map：務必勾選，phaser 不支援用掛載的方式，即 tsx 檔案
• 圖塊：由於沙漠圖可以看到黑線，其實就邊距、邊界，請設定 1 pixcel

屬性客製化

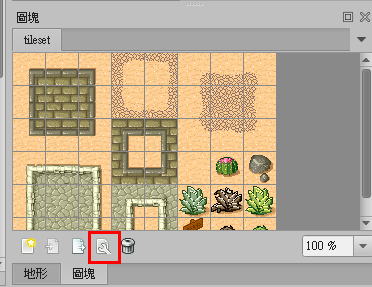

點選右下的 Edit Tileset，可以檢視或新增圖塊屬性。

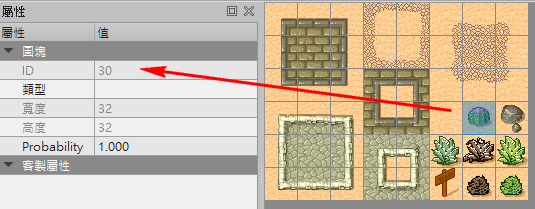

每個圖塊都有自己的 ID，在 phaser 中將作為圖塊集索引。

ID 在 phaser 碰撞偵測（collision）實作中會用到。

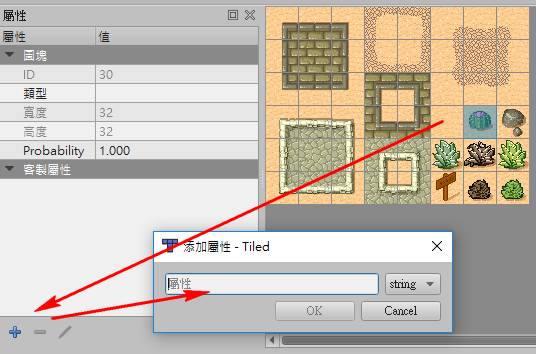

選擇圖塊後，可以在客製屬性中新增。

可以用拖曳的方式一次選取快速新增。

試著新增 name 屬性，看它是什麼就給什麼名稱囉！

其餘都命名為「陸地」，完成後存檔即可。

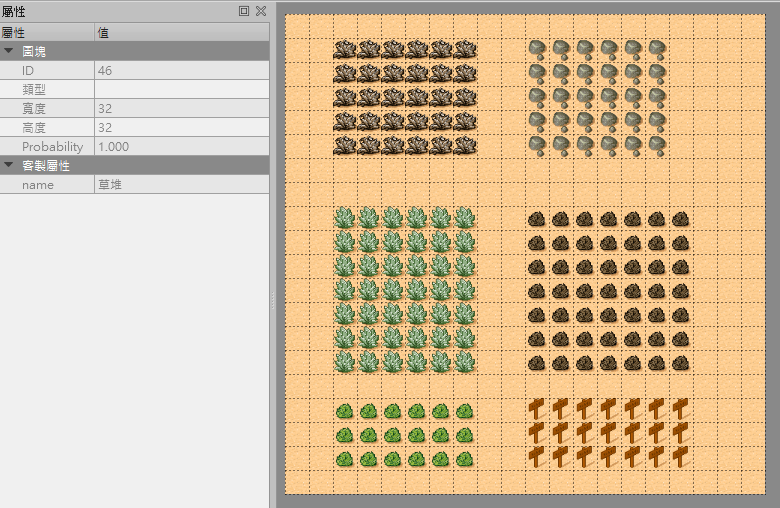

地圖繪製

可以善用上方的工具去繪製。

繪製的同時，右側可以看到屬性內容。

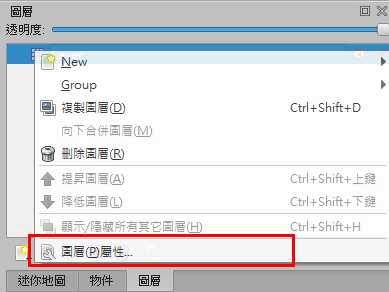

圖層命名

繪製完後我們將圖層重新命名（預設為中文名稱），

建議使用英文名稱，本範例命名為 Layer。

名稱 在 phaser 地圖實作中會用到。

檔案匯出

檔案 > Export As > Json map files

將檔案命名為 desert.json。

這篇就到這惹 ...

敲碗！下一篇！

有勘誤之處，不吝指教。ob'_'ov
