Kubectl - 利用 kubectl-graph 視覺化資源與分布吧！( Windows )

自己的星團珠寶自己拚！

將 Kubernetes 資源分布視覺化

steveteuber/kubectl-graph

前言

最近工作操作 kubernetes (K8s) 的時候，想說來視覺化一下資源分布使用情形

於是逛了 awesome-kubectl-plugins，找到了 kubectl-graph 一個視覺化的工具。

能以星型網的圖形介面呈現資源使用的狀況與節點分布，

是一個輕量簡易的星型拓撲視覺化工具。

由於 kubectl-graph 教學範例以 mac 說明，

因此筆者嘗試使用 Windows 進行操作展示。

前置作業

在一切作業開始前，希望您有以下基礎知識或環境設置：

• 具有節點運作中的 Kubernetes 服務
• 熟悉且已安裝 kubetcl ( v1.12 or later )
• 已安裝 krew ( kubectl krew )
• 熟悉且已安裝 docker
• 具有 Java 環境，且最低版本要求 55 ( Java 11 )

安裝教學

以下安裝步驟與 kubectl-graph 相同，

也可以直接看著 repo 的 README 步驟做。

1. 安裝 krew

如果已經有此管理套件則可以直接跳過。

到 Krew 官方網站 安裝，在 Install 頁面 最下方可以找到 Windows 安裝步驟 。

確認是否安裝成功：

kubectl krew version

2. 安裝 graphviz

在 kubectl-graph 有提到使用了 graphviz，能夠使用 dot 命令產出靜態圖檔，

由於我們是 Windows 環境，乖乖的去官方網站下載安裝吧！

在下載頁面中，選擇 Stable Windows install packages 下載就可以了：

• 2.47.3 EXE installer for Windows 10 (64-bit): stable_windows_10_cmake_Release_x64_graphviz-install-2.47.3-win64.exe (not all tools and libraries are included)

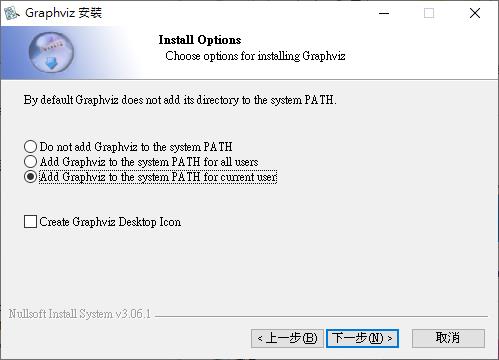

環境變數建議在選擇的時候直接勾選好。

確認是否安裝成功 ( -V 為大寫 )：

dot -V

3. 安裝 cypher-shell

作者在圖形資料上使用了 Neo4j database，為了與資料庫溝通，

在這裡你可以選擇安裝 Neo4j，或者選擇輕量地安裝 cypher-shell。

筆者不建議安裝 Neo4j，因為步驟繁瑣麻煩…

直接用 docker pull image 就可以了！

cypher-shell 頁面選擇 cypher-shell-4.3.0.zip。

接著再將解壓縮後的 cypher-shell 資料夾路徑加入到環境變數。

請注意！！！！！Java 版本務必需要為 11以上。

• Java SE Development Kit 11 Downloads

確認是否安裝成功：

cypher -v

4. 安裝 kubectl-graph

終於可以安裝我們的主角了！

kubectl krew install graph

確認是否安裝成功：

kubectl graph -h

使用教學 - SVG

將 pods 資訊輸出給 dot 建立 SVG 圖檔

kubectl graph pods --field-selector status.phase=Running -n kube-system | dot -T svg -o pods.svg

• kube-system：這是 Kubernetes 系統的 namesapce，你可以改成其他 namesapce

使用教學 - Visualize

視覺化星狀圖

在這裡先利用 docker 安裝 image 並啟動：

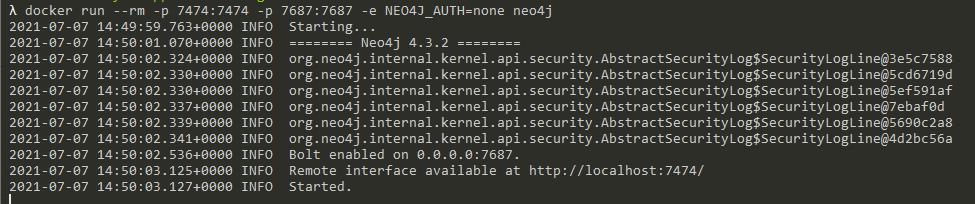

docker run --rm -p 7474:7474 -p 7687:7687 -e NEO4J_AUTH=none neo4j

• NEO4J_AUTH：環境變數直接給 none 就可以了，或者你有自己的密碼設置

完成後可以開啟網址檢視畫面：http://localhost:7474/

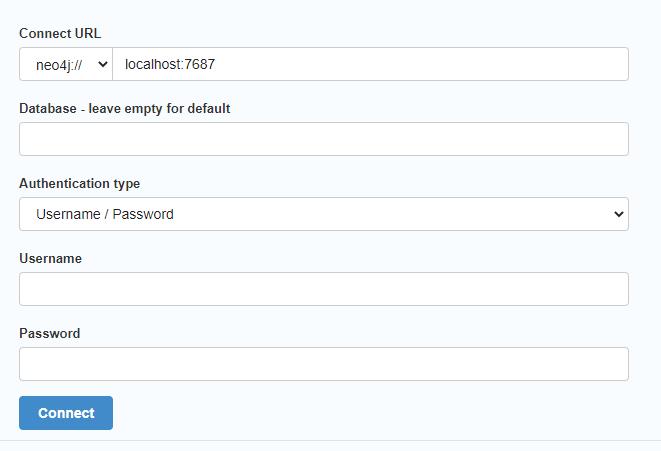

由於我們沒設置密碼因此直接 connect 即可。

登入後點選左上的 Database Information，確認 neo4j。

接著我們就可以利用指令將節點資訊匯入資料庫了：

kubectl graph all -n kube-system -o cypher | cypher-shell

• kube-system：你可以改成其他 namesapce

如果剛剛 neo4j 資料庫有設置帳號密碼，可以參考 Syntax

kubectl graph all -n loki -o cypher | cypher-shell -u neo4j -p secret

• cypher-shell [-u USERNAME, --username USERNAME]

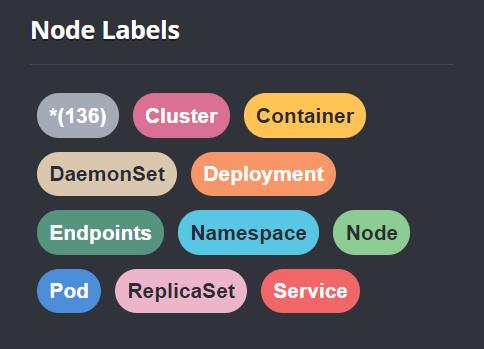

在網頁上就可以看到 Labels 有許多分類啦～～～～

Reference

• kubectl-graph
• docker-run-neo4j
• cypher-shell
• The Client is unauthorized due to authentication failure
• Java SE Development Kit 11 Downloads
• java.lang.UnsupportedClassVersionError

有勘誤之處，不吝指教。ob'_'ov
